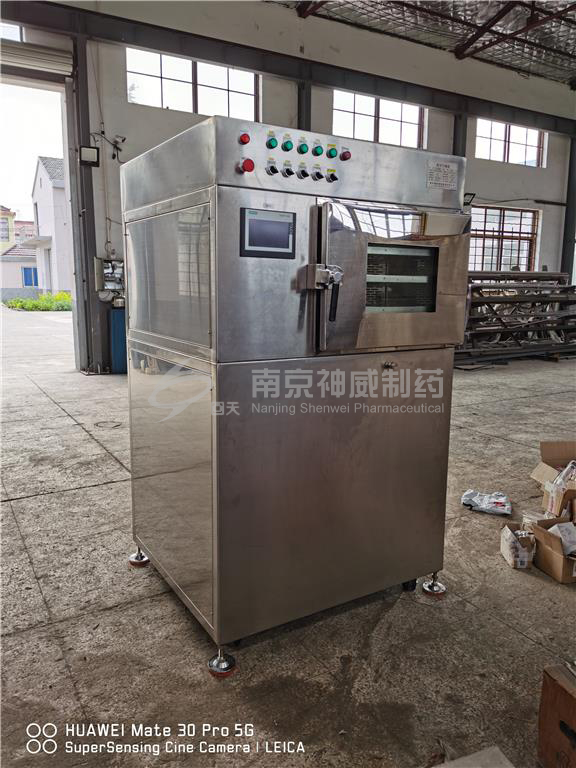

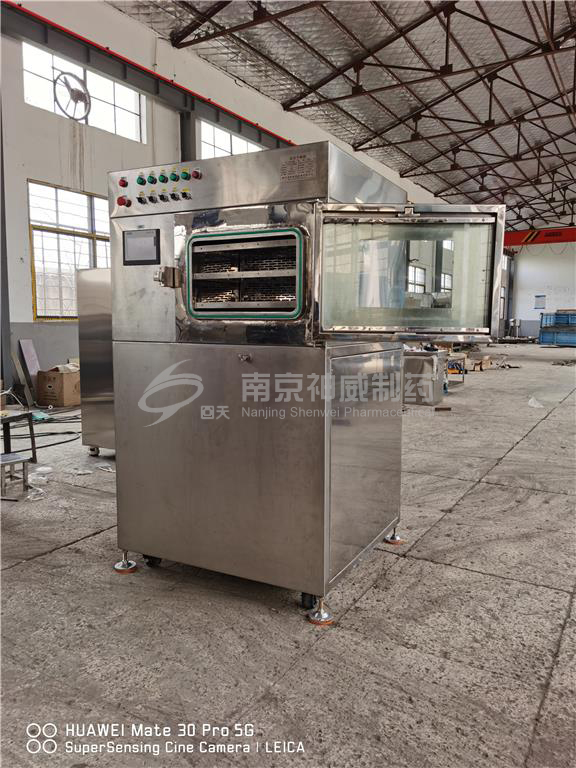

一、本干燥箱主要由箱体、电加热系统、抽真空系统及电控系统构成。
箱体：
首先采用厚度为δ8.0mm的SUS 304/2B不锈钢板焊接成干燥箱内壁，再用Q235型钢在外部做加强焊接，加强完成后铺设保温材料。外封板（外观）采用SUS 304/2B δ2.0mm 钢板钣金加工而成，正面门框处为镜面板。该烘箱保温层的厚度为60mm，保温材料采用优质的硅酸铝纤维棉。
箱体上焊接不锈钢内螺纹，远红外加热模块与螺纹孔对接。当加热系统移除时采用M5塑料螺纹孔盖帽遮挡，美观大方。
门框部分采用δ10mm SUS 304/2B不锈钢板构成，门部密封法兰采用厚度30mm不锈钢板切割成法兰，再在法兰端面上加工出燕尾槽。以确保门框部分的平整性用于与钢化玻璃进行紧密密封。
箱门采用SUS 304/2B δ2.0mm钢板钣金加工而成，外观大方。
二、碳纤维远红外电加热系统：
采用每层6只380mm碳纤维管（500w 220v）作为加热源，均匀安装在远红外加热管模块盒中。盒体采用SUS 304/2B不锈钢镜面板加工而成，可以将远红外的散射。盒体上下照射托盘面，采用不锈钢网作为防护，避免因误操作所导致的可能触电行为。
为了更好的检测出客户工件温度，箱体内部采用黄铜模块贴片式温度探头。
工作温度恒温时,开门後,再关上,需在120s內,温度探头到工作温度
三、抽真空控制系统：
采用高真空气动挡板阀、罗茨旋片机组（前级旋片泵：莱宝D60C/次级罗茨泵：贝特BTR300）、真空表以及WLB真空探头（板载用于控制前级泵保护螺杆泵）莱宝TTR系列真空计、莱宝DISPLAY真空仪、CF40真空波纹管等组合而成。需要0.6Mpa无油压缩空气作为阀门动力源。当设定的真空到达后，通过西门子PLC模块的内的控制逻辑自动切断。
排气系统有气动真空挡板阀（安全前级阀门），比例调节阀排气阀（气动隔膜阀），通过控制比例调节阀进行排气大小的控制。
真空度：＜1pa(绝对真空度)，渗漏率：≤50PA/小时
